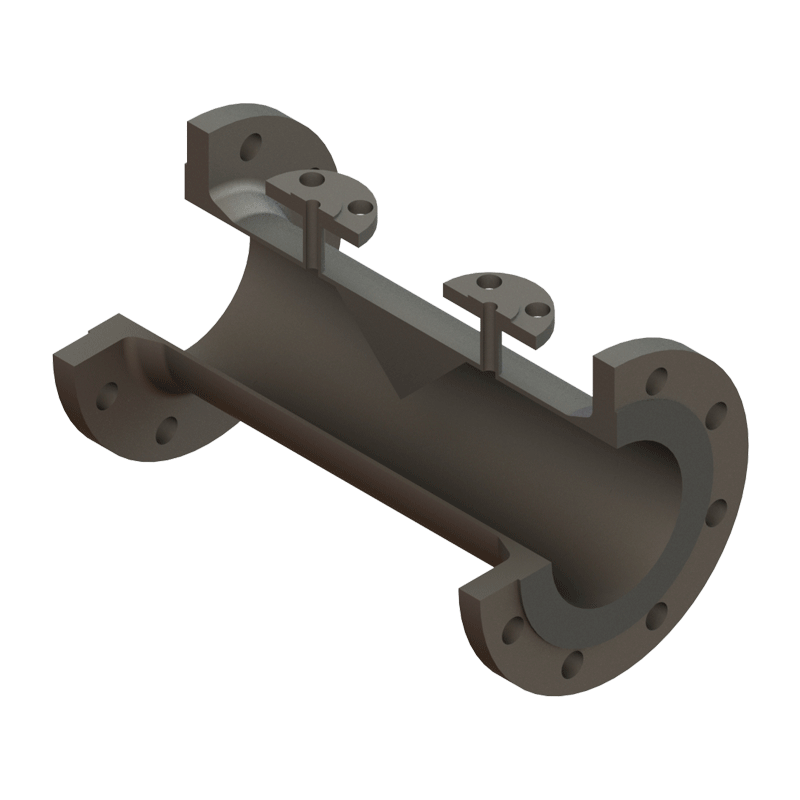

Клинья A+X разработаны и изготовлены в соответствии с ISO 5167-6:2003.

Стандартная спецификация

● Размер: DN15 - 600

● Давление: PN0 - 42MPa

● Температура: T ≤550℃

● Число Рейнольдса: ReD 300 - 10^6

● Соотношение клиньев: H/D 0.2 - 0.7

● Коэффициент поворота вниз: 8:1

● Погрешность: ±0,5%

● Повторяемость: ±0,2%

● Прямой трубопровод: Вверх по течению 5D Вниз по течению 3D

● Двунаправленное измерение расхода: может быть выполнено

● Стандартный материал: 304, 316, 321

● Материалы на заказ: Hastelloy C-276, Monel 400, Inconel, другие доступны по запросу.

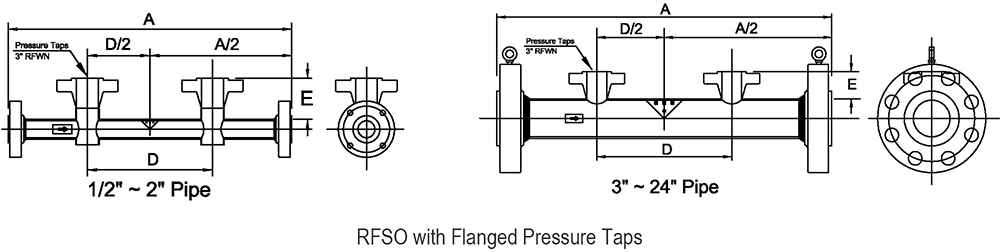

Тип трубопровода AWPP

● Фланцевое соединение с прецизионной трубой

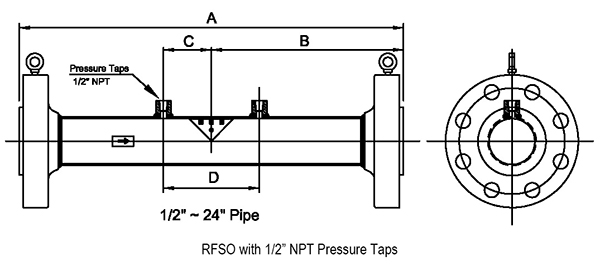

Сварной тип AWFW

● Приваривается к технологическому трубопроводу
