Трубки Вентури A+X разработаны и изготовлены в соответствии с ISO 5167-4:2003.

Стандартные спецификации

●  Не требует обслуживания - нет движущихся частей

●  Устанавливается под любым углом (вертикальным или горизонтальным)

●  Может использоваться для измерения различных сред

●  Высокая степень восстановления давления и низкая постоянная потеря давления

●  Доступны размеры от 2 до 60 дюймов (более крупные размеры поставляются по запросу)

●  Соответствует всем промышленным спецификациям и допускам ISO 5167-4

●  Варианты короткой и длинной формы (сходящийся конус 15° или 7°)

●  Доступны варианты с обрабатываемым сходящимся профилем или с сходящимся профилем из листового железа с черновой сваркой

●  Диапазон бета:0,4≤ β ≤0,75

●  Диапазон чисел Рейнольдса: 2x10^5 ≤ ReD ≤ 2x10^6

●  Неопределенность:

Без калибровки: обработанная трубка Вентури: 1%; сварная трубка Вентури: 1.5%.

Калиброванная погрешность может достигать ±0,5%.

●  Повторяемость: 0,15%

●  Рабочая температура: -196≤ T ≤700°C

●  Рабочее давление: в соответствии с ANSI и DIN

●  Технические характеристики стандартного нарезного фланца:

1/2 " NPT или PSW

Фланцевые отводы 2" или 1"

●  Стандартный материал: 304, 316, 321

●  Материалы на заказ: Hastelloy C-276, Monel 400, Inconel, другие доступны по запросу.

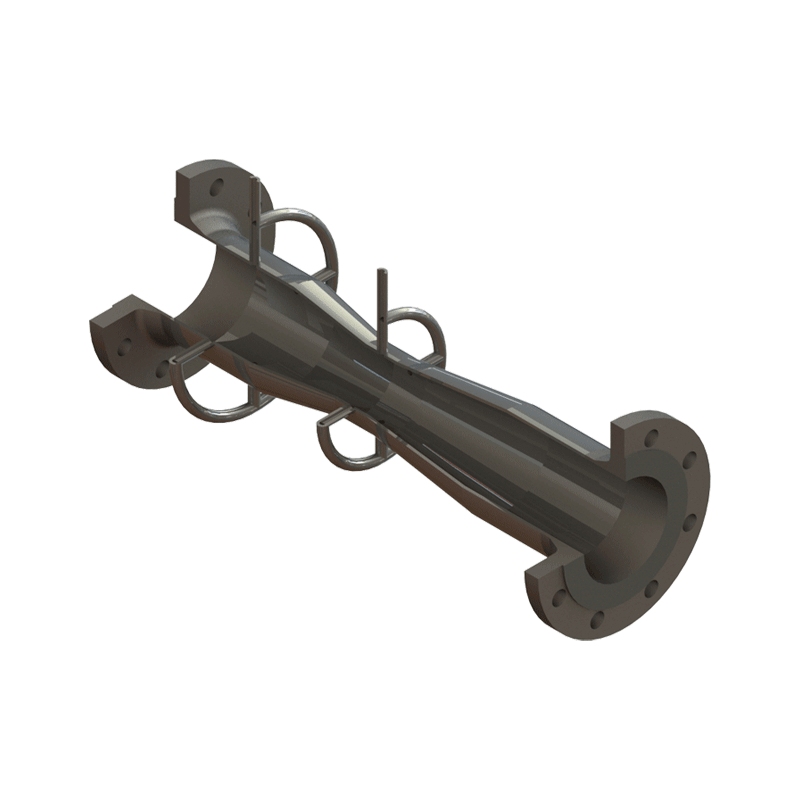

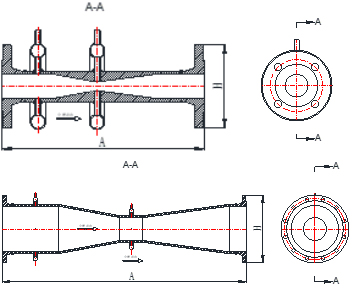

AVPP Трубопроводный тип

●  Трубный классический расходомер Вентури разработан и изготовлен в соответствии с ISO5167/GB2624, с фланцевым соединением для легкой установки и обслуживания на месте.

●  Международный стандартный дизайн, легко калибровать и рассчитывать.

●  Фланцевое соединение, простая установка и обслуживание.

●  Постоянная потеря давления невелика.

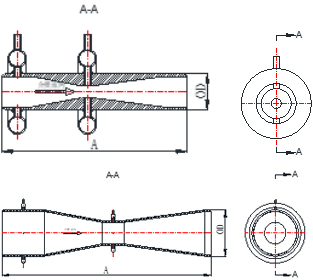

Сварной тип AVFW

●  Расходомер Вентури и технологическая труба сварены, установка предотвращает утечку.

●  Труба сварная, экономия монтажных материалов.

●  Экономьте вес самого расходомера.
