Диафрагмы A+X разработаны и изготовлены в соответствии с ISO-5167-2:2003.

Основные характеристики продукта

●  Стандартизированная геометрия отверстий обеспечивает точность измерений.

●  Надежный и широко используемый во всем мире расходомер дифференциального давления.

●  Прецизионная обработка обеспечивает качество расходомера с отверстиями.

●  Простая и надежная конструкция, отсутствие движущихся частей.

Стандартные спецификации

●  Размер трубы: 2"~120" (DN 50мм~1000мм)

●  Диапазон значений β: (0,1≤ β ≤0,75)

●  Диапазон чисел Рейнольдса: ReD ≥5000, и ReD ≥170β2D

●  Погрешность: согласно ISO5167-2:2003, погрешность составляет ±0,75%.

●  Точность: до ±0,5%

●  Повторяемость: ≤0,15%

●  Постоянная потеря давления: 42%~99% от дифференциального давления

●  Рабочая температура: -196°C≤ T ≤700°C

●  Рабочее давление: до CL2500 (42 МПа)

●  Требование к прямому ходу: до 6D-44D, после 4D-8D, в зависимости от β

●  Технические характеристики напорных отводов: 1/4" NPT или PSW; 1/2" NPT или PSW; 1" или 2" фланцевые отводы

●  Стандартный материал: 304, 316, 321

●  Материалы на заказ: Hastelloy C-276, Monel 400, Inconel, другие доступны по запросу.

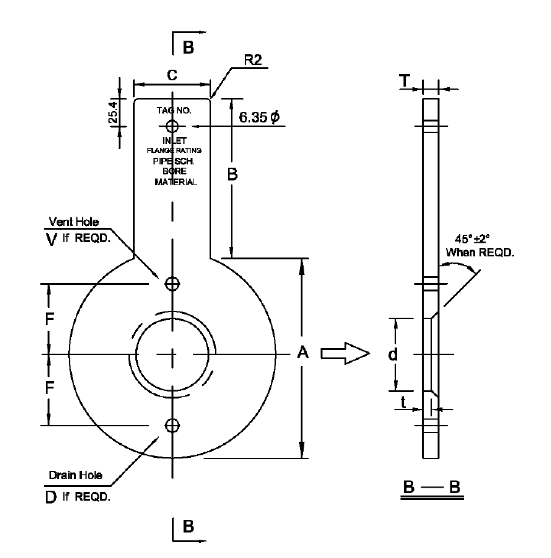

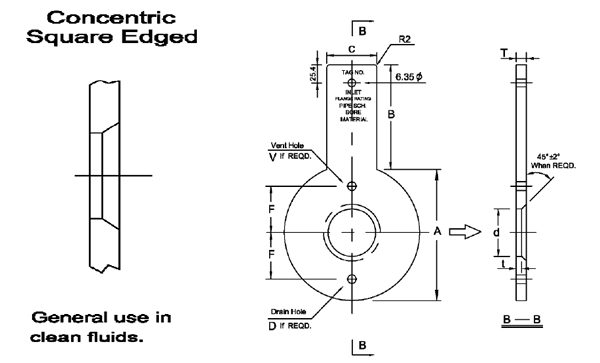

Расходный элемент с пластинчатым отверстием

Дросселирующий элемент является основным измерительным элементом расходомера с отверстиями

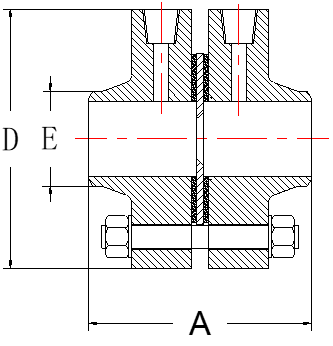

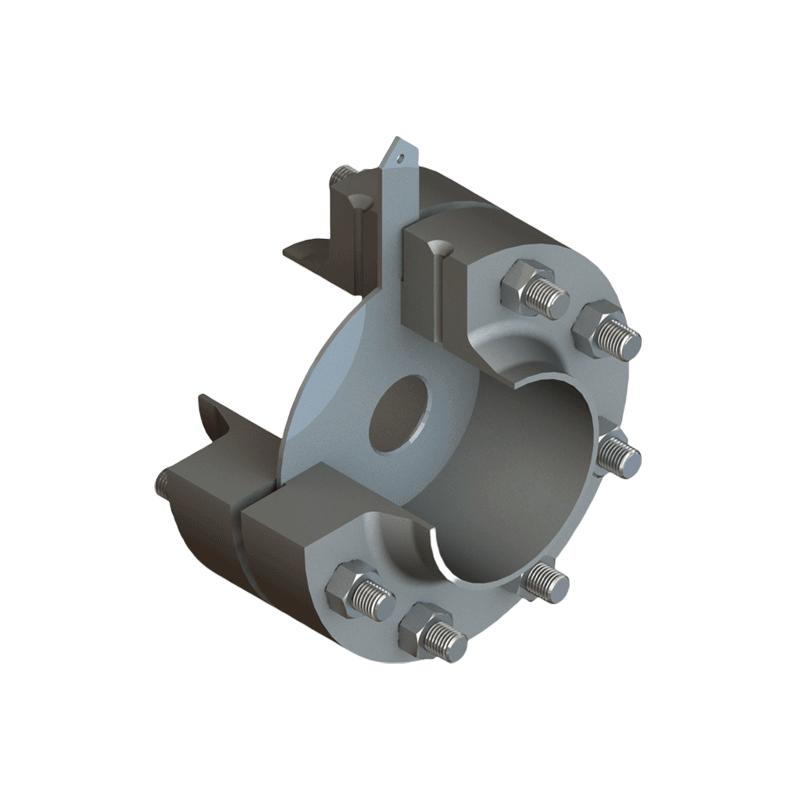

Тип фланцевого соединения AOFF

●  Дросселирующее устройство собирается со стандартным фланцем с приварной горловиной и аксессуарами. Дросселирующее устройство может иметь фланцевую или угловую резьбу.

●  Наиболее соответствует традиционной структуре.

●  Избегайте проблемы несоответствия между фланцем и конструкцией элемента отверстия на месте.

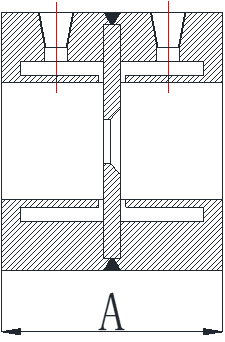

Труба сегментированная типа AOHF

●  Дросселирующее устройство с отверстиями соединено с сегментом трубы. Отвод давления может осуществляться с помощью кольцевой камеры.

●  Конструкция кольца выравнивания давления уменьшает влияние поля потока на сигнал дифференциального давления, что повышает точность измерения.

●  Высокая точность измерений.

●  Фланцевое соединение на месте.
